| 起源の場所: | 山東中国（本土） |
| ブランド名: | MIROC Self Drilling Anchor Bolt |
| 証明: | GB / API |
| モデル番号: | Grounted の空のアンカー |
| 最小注文数量: | 100 |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | カートン/木箱または顧客に基づいて |
| 受渡し時間: | 10日の生産 |
| 支払条件: | L/C、D ・ D ・ P、ハムスター、ウェスタン ・ ユニオン、MoneyGram |
| 供給の能力: | 1 ヶ月あたりの 9000000 の KG |
| 名前: | 自己の鋭いアンカー・ボルト | 容量: | 200KN-8000KN |
|---|---|---|---|
| タイプ: | アンカー・ボルト、自己の訓練のアンカー | 直径: | 25mm-130mm |
| 色: | 顧客に基づく | 穴あけ工具の直径: | 51MM |
| ハイライト: | 鋼鉄アンカー・ボルト,自己の鋭いアンカー |
||

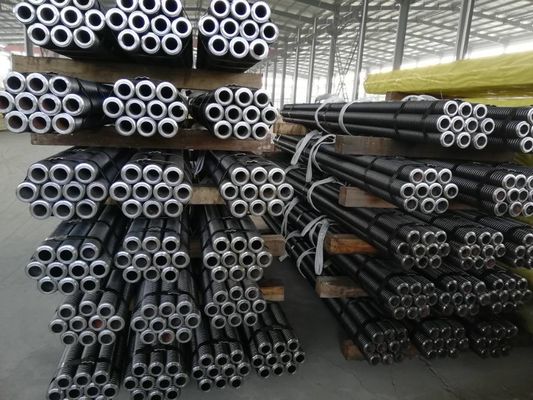

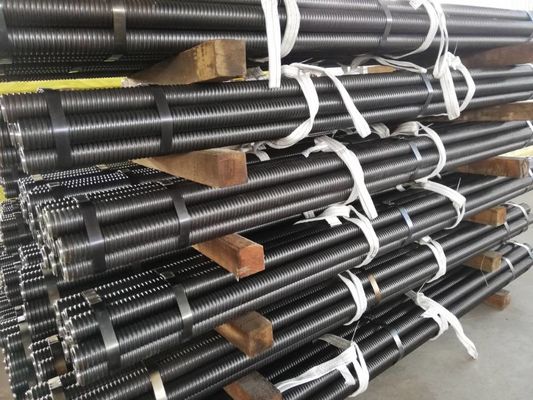

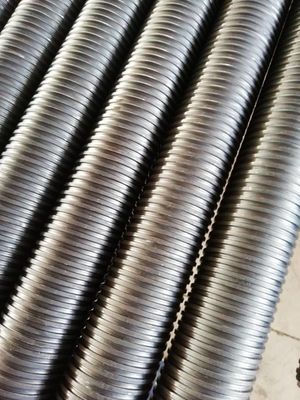

完全な通された鋼鉄自己訓練R23/R32/R38/R51/T76
採鉱のための空のアンカー棒
アンカー・ボルト
アンカー・ボルトの平均安定した造岩に構造か地質の負荷を移す棒、
それは棒、穴あけ工具、カップリング、版から成っていて、ストッパーおよびナットにグラウトを詰める。 それはずっとtunnlingで広く利用されている、
undergroundworksの鉱山、斜面安定、tunneldiseasestreatmentおよび屋根の支持。 それはのためにある
緩い地面（粘土、砂friable等）の空のアンカー棒は高力の継ぎ目が無い管から成っている。
空のグラウトを詰めるアンカー・ボルトの特徴:
空の設計は、グラウトを詰める管機能を、避ける乳鉢の損失を時従来にグラウトを詰めること実行する
引き出される管。十分にグラウトを詰めることは、プロジェクトの質を改善するためにグラウトを詰める圧力を達成し。
中心はachibeに腐食を避けることができるようによい、mortorボルト ボディを一緒に包むことができる
言葉の支持の目的。
糸の現地で処理しないで容易な取付け。 それは容易に版、ナット取付けることができる。
Selt訓練のアンカー・ボルトの記述
それは全体としてあき、グラウトを詰め、そして固定するボディかもしれない。
それに広い指定がある。 直径:25-130mm。
Qucikおよび容易な構造の高性能。
使用されたinvious周囲の石。
アンカー・ボルト
|
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
|
外径 （mm） |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
|
内部直径 （mm） |
14 |
19 |
16 |
19 |
36 |
33 |
52 |
45 |
|
最終的な負荷 容量 （KN） |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900年 |
|
収穫の負荷 容量 （KN） |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
|
引張強さ、 Rp0.2 （N/mm2） |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
強さを降伏、 Rp0.2 （N/mm2） |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
|
重量（Kg/m） |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
|
糸のタイプ （左） |
ISO10208 |
ISO1720 |
MAIT76標準 |
|||||
|
鋼鉄等級 |
En10083-1 En10083-1 （合金の構造の鋼鉄） |
|||||||
|
炭素鋼と比較されて、合金の構造の鋼鉄に高いanti-corrosion容量および高い機械がある。 |
||||||||
アンカー版
|
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
|
次元（mm） |
150*150 |
200*200 |
200*200 |
200*200 |
200*200 |
250*250 |
250*250 |
250*250 |
|
厚さ（mm） |
8 |
10 |
12 |
12 |
20 |
40 |
40 |
40 |
|
穴径（mm） |
30 |
35 |
35 |
41 |
60 |
60 |
80 |
80 |
|
重量（KG/PC） |
1.4 |
3 |
3.7 |
3.6 |
8.8 |
18.5 |
18 |
18 |
|
幾何学と変形する冷たい |
||||||||
アンカー カップリング
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| 外径（mm） | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
| 長さ（mm） | 120 | 145 | 160or190 | 180 | 180 | 200 | 200 | 200 |
| 重量 | 0.45 | 0.7 | 0.75 | 1.4 | 1.7 | 1.9 | 6.4 | 6.4 |
| 機械で造られた鋼鉄連結の中間停止 | ||||||||
穴あけ工具
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| 直径（mm） | 41,51 | 51,76,90 | 90,100,110,115,130 | 130,150,160,180,200 | ||||
|
堅くされた十字ビット （前） |
小さい玉石との中型の密な状態への緩いのための堅くされた十字ビット。 | |||||||
|
タングステンの十字ビット （EXX） |
mationsのための中型の石への柔らかいのためのTCの十字ビット | |||||||
|
堅くされたボタン ビット （ES） |
玉石が付いているunconsolidated石のための堅くされたbuutonビット。 | |||||||
|
タングステン カーボン ボタン ビット （ESS） |
形成の中型の石のためのTCの挿入物が付いているボタン ビット。 | |||||||
|
堅くされたアーチ ビット （欧州共同体） |
unconsoliddated土のための最大限に活用された幾何学の堅くされた穴あけ工具 小さい玉石を使って。 |
|||||||
|
タングステン カーボン アーチ ビット （ECC） |
中型の造岩への柔らかさのための最大限に活用された幾何学のTCの穴あけ工具。 | |||||||
|
堅くされた低下のセンター ビット （EY） |
中型の密なグラウンド・コンディションへの緩いのための堅くされた十字ビット | |||||||
|
TCの低下のセンター ビット （EY） |
中型の造岩への柔らかいのためのTCの穴あけ工具。 | |||||||
|
投げる粘土ビット （EW） |
柔らかさへの非常に柔らかいのための最大限に活用された幾何学の投げる粘土ビットcaly。 | |||||||
| 機械で造られた鋼鉄ビットかCasringの鋼鉄ビット | ||||||||
アンカー ナット
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| 主サイズ（mm） | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
| 長さ（mm） | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
| 重量（kg/pc） | 0.25 | 0.35 | 0.35 | 0.5 | 1.55 | 1.55 | 3.6 | 3.6 |
|
機械で造られた鋼鉄ナットまたは鋳造鋼鉄ナット |
||||||||
T糸のアンカー・ボルトのTechnialデータ
|
棒タイプ |
外側 直径 （mm） |
中 直径 （mm） |
横断面 （mm2） |
最終的 負荷 KN |
収穫ポイント KN |
重量 （kg/m） |
糸の左 右手 |
|
30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
上昇か権利 |
|
30/14 |
30 |
14 |
395 |
260 |
220 |
2.9 |
上昇か権利 |
|
30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
上昇か権利 |
|
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
上昇か権利 |
|
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
上昇か権利 |
|
52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
上昇か権利 |
|
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
上昇か権利 |
|
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
上昇か権利 |
|
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
上昇か権利 |
1. 合金のドリルを接続すればアンカー棒1の端は、もう一方の端で、ドリルの袖およびすねのアダプターを接続したり、そして掘削装置か手持ち型のドリルを接続する。それから開始の訓練は、冷水の間の訓練を満たす。アンカー棒を延ばしたいと思えば（カップリングおよび次にあくことを接続できる）
2. ドリルを降ろし、棒に停止グラウトを詰めるプラグを入れ、そしてグラウトを詰めること準備ができた穴に、そして挿入しなさい。張力にグラウトを詰める周囲の石のような特殊事情は終わるまたは周囲の石は余りに壊れたり、穴を密封するのにアンカー代理店を使用にはできる。
3. 速いグラウトを詰めるカップリングを接続すればアンカー ロッドエンドは、機械にグラウトを詰めることのもう一方の端を接続する。
4. 完全なグラウトを詰めることおよび範囲の設計価値場合そして電源遮断にグラウトを詰め始めなさい。圧力に設計パラメータに従ってグラウトを詰め、定まるために機械性能にグラウトを詰めてセメント/砂の基準値は1:0である| 1:1、水/セメントの基準値は0.45:1 | 0.5である:1。
5. アンカー版およびナットを取付け、ナットをきつく締めなさい。
