| 起源の場所: | 中国 |
| ブランド名: | MIROC |
| 証明: | ISO |
| モデル番号: | QL50 DTHのハンマー |
| 最小注文数量: | 1 |
|---|---|
| 価格: | negotiation |
| パッケージの詳細: | 木の板 |
| 受渡し時間: | 25 日 |
| 支払条件: | T/T または L/C |
| 供給の能力: | 月あたり20000個 |
| 適用される産業: | エネルギーと鉱業 | 材料: | 炭素鋼 |
|---|---|---|---|
| 色: | 緑かカスタマイズされる | 適用する: | 井戸、切り出す鉱山 |
| 名前: | DTH ハンマー | 使用: | 試錐孔の訓練 |
| ハイライト: | ql50高圧dthのハンマー,地下採鉱の高圧dthのハンマー |
||

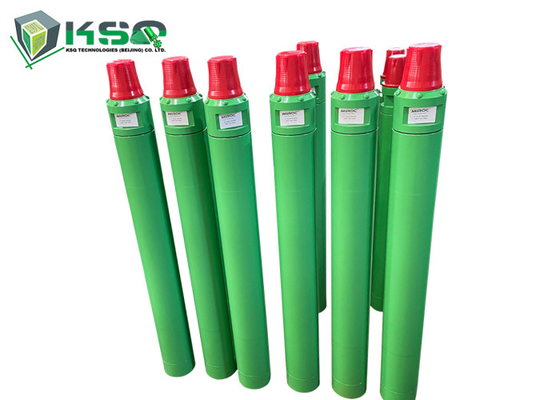

QL50 高圧下 穴 ハンマー 地下採掘 ブレイクベンチ DTH ハンマー 掘削
記述
DTH ハンマーでは,岩の掘削ビットは,岩の掘削ピストンが直接打つシャフの延伸である.ピストンが掘削ビットと直接接触しているため,ほとんどエネルギーが失われない.これは,穴の長さに関係なく,ほぼ恒常な浸透率をDTHハンマーを与えます.
• 小型から中型の掘削直径
• 低圧範囲で作業し,浅から中程度の穴長を掘り出せる
| 製品名 | DTH ハンマー |
| 材料 | 合金鋼とタングステンカービッド |
| 使用 | 地下鉱業,水井,鉱業,採石場など |
| 色 | グリーン&その他 |
| 熱処理 | アネール |
| シャンクシリーズ | DHD,COP,MISSION,SD,DHD,BR,QL,BR,CIRなど |
| 適用する | 重工,鉱石 掘削,鉱山,石油・ガス,採石場 |
| 穴 | 60~305mm |
| サイズ | 2/3/4/5/6/7/8/9/10/12/14インチ |
| 利点 | 高性能と工場価格 |
申請
• 地下採掘
• 採石場 の ベンチ 作業
• 水井の掘削
競争力
• 高級鋼から製造され,最先端のCNC機械と熱処理を用いて加工されたハンマー主要部品
仕様
| 5インチハンマーの空気配送 バルブなしで吹管のビットを使用するために | ||||
| 製品構造 | 部品の説明 | 体重 ((kg) | 部分番号 | |
 |
1 | トップ サブ | 13.7 | QL50-01 |
| 2 | │ │ │ │ │ | 0.015 | QL50-02 | |
| 3 | ブレイクリング | 0.15 | QL50-03 | |
| 4 | チェックバルブ | 1 | QL50-04 | |
| 5 | 春 | 0.1 | QL50-05 | |
| 6 | 圧縮バッファ | 0.1 | QL50-06 | |
| 7 | 空気配送機 | 3.5 | QL50-07 | |
| 8 | 内部シリンダー | 4.2 | QL50-08 | |
| 9 | ピストン | 19 | QL50-09 | |
| 10 | 外筒 | 24.6 | QL50-10 | |
| 11 | 導いたスリーブ | 0.9 | QL50-11 | |
| 12 | "O"リングのストップリング | 0.01 | QL50-12 | |
| 13 | 止めて リング | 0.4 | QL50-13 | |
| 14 | チャックを運転しろ | 4.6 | QL50-14 | |
| 15 | ドリルビット | QL50-15 | ||
|
製品の特徴:バルブなしの空気配送ハンマー,より信頼性 密封性が良い 水や切断物がハンマーに入らない水道での掘削 適用:すべての作業条件,高性能のオーバーロードおよび水井掘削プロジェクトに利用可能. |
||||
|
テクニカルパラメータ |
|||||||
|
長さ ((ビットなし) |
重量 (切断なし) |
外径 |
ビット・シャンク |
穴の範囲 |
接続スレッド (上部サブドリルパイプ) |
||
|
1156mm |
73.0kg |
φ125mm |
COP54 QL50 |
φ135mm-φ152mm |
API2 3/8"レグ API3 1/2"レグ |
||
|
仕事 の 圧力 |
衝撃速さ17bar (参照) |
推奨速度 |
推薦する引力 |
基準 空気の消費量 ((m3/min) |
|||
|
14Bar |
17.2Bar |
20.7バー |
24Bar |
||||
|
10~25Bar |
26Hz |
30〜60回転/分 |
9.5kN |
12 |
15.4 |
18.7 |
22.3 |
|
バランスの取れたビットの技術パラメータ |
||||||||||||
|
頭の形状 |
頭の形数 |
頭の直径 (mm) |
パーツNo |
番号 x ボタンの直径 (mm) |
ボタンの角度 |
流し穴の数 (Dia.(mm) |
体重 (kg) |
|||||
|
|
|
|
計測ボタン |
前方のボタン |
||||||||
|
フラットフェイス |
凸面 |
凸面 |
||||||||||
|
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38° |
2xφ20 |
15.1 |
|||
|
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38° |
2xφ20 |
15.3 |
|
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
15.9 |
|
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38° |
2xφ20 |
15.8 |
|||
|
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
16.4 |
|||
|
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38° |
2xφ20 |
16.2 |
Q: 配送条件はどうですか?
A:支払い:T/T,L/C,Western Union, 30%の預金 + 70%の残高で出荷前に.
Q. 最短命令
A: 量: 1 本
Q.輸送
A:DHL/TNT/Fedex エクスプレス,航空,海,列車で
Q: 割引はいかがですか?
A: 価格は製品と注文量に基づいています.
Q:サンプル注文は受け付けますか?
A: はい,もちろん,詳細についてはご連絡ください.
Q: 販売後のサービスはどうですか?
A: メーカーとして,我々はすべての問題や質問のための技術サポートを提供します.
質の問題で交換します.
