起源の場所: | 中国 |
ブランド名: | MIROC DTH Rock Drilling Tools |
証明: | API |
モデル番号: | QLシリーズDTHハンマー |
最小注文数量: | 1 部分 DTH のハンマー |
---|---|
価格: | Negotiation |
パッケージの詳細: | 木製ボックス |
受渡し時間: | 10-15日 |
支払条件: | L / C、T / T |
供給の能力: | 1ヶ月あたりの20000部分 |
製品名: | DTHハンマー | シリーズ: | QLシリーズ |
---|---|---|---|
すねをかんだ: | QL4 QL5 QL6 QL8 | 糸: | API 3 1/2 " Reg、API 2 7/8" Reg、API 2 7/8" |
直径: | 99mm-180mm | 長さ: | 1097mm-1465mm |
ハイライト: | 穴のハンマー,ザ・ホールのハンマー |

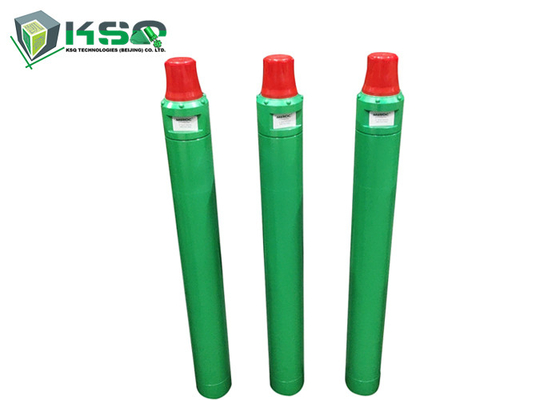

ザ・ホール鉱山の井戸の訓練DTHのハンマーの下のQL50
ザ・ホールの穴あけ工具sの下のKSQは高められた耐久性および摩耗の特徴のための優れた質の合金鋼から作り出される。
特定の熱処理の標準および特別な「圧力救助」プロセス堅実なパーフォーマンスを保障するため。
KSQ DTHのハンマー ビットは最大性能および穴のクリーニングの能力および高い浸透率のために設計されている。
現在、DTHの訓練用具は地下鉱山、石切り場の、油圧および水力電気工学、井戸の訓練、穴の訓練を、地熱工学固定する、ミネラル調査で広く利用されている地下鉄の掘削、別の土木工学。それに高い平坦の利点が、高い軸推圧のドリルの棒の滑らかな穴の壁、高く堅いおよびハンマー、独立者、あく深さの限界、装置の安価および容易さ維持するべきない。dia.105mm-dia.254mmのドリル孔で、沢山のDTHの訓練用具は使用される。
記述 |
重量(kg) |
|||
QL4 |
QL5 |
QL6 |
QL8 |
|
1. 上の潜水艦 |
6.50 |
15.00 |
20.00 |
41.00 |
2. 上の潜水艦のOリング |
0.01 |
0.02 |
0.02 |
0.02 |
3. ブレイクアウト リング |
- |
- |
- |
0.30 |
4. 逆止弁 |
0.42 |
1.00 |
1.00 |
1.50 |
5. ばね |
0.04 |
0.10 |
0.10 |
0.10 |
6. 圧縮の緩衝 |
0.04 |
0.10 |
0.10 |
0.42 |
7. 空気ディストリビューター |
2.20 |
3.50 |
6.00 |
13.00 |
8. 内部シリンダー |
2.30 |
4.20 |
5.00 |
8.60 |
9. ピストン |
9.00 |
19.00 |
23.50 |
41.00 |
10. 外的なシリンダー |
16.50 |
24.60 |
31.00 |
60.00 |
11. 導かれた袖 |
- |
0.90 |
1.00 |
2.20 |
12. 停止リングのOリング |
0.01 |
0.01 |
0.02 |
0.02 |
13. 停止リング |
0.30 |
0.40 |
0.60 |
1.20 |
14. ブレイクアウト リング |
- |
- |
- |
0.30 |
15. ドライブ チャック |
3.00 |
4.60 |
5.40 |
12.00 |
16. 穴あけ工具 |
9.50 |
15.50 |
24.60 |
35.00 |
QL (QL4 QL5 QL6 QL8)シリーズDTHハンマーの技術的な変数
技術的なデータ | ||||
モデル | QL4 | QL5 | QL6 | QL8 |
長さ(ビットなしで) | 1097mm | 1156mm | 1212mm | 1465mm |
重量(ビットなしで) | 41.00kg | 73.00kg | 95.00kg | 182.00kg |
外的な直径 | φ99mm | φ126mm | φ142mm、φ144mm、φ146mm、φ148mm | φ180mm |
すねをかんだ | QL4 | QL5 | QL6 | QL8 |
穴の範囲 | φ110 - φ135mm | φ135- φ155mm | φ155 - φ190mm | φ195 - φ254mm |
関係の糸 | API 2 3/8" Reg | API 3 1/2 " Reg、API 2 7/8" Reg | API 3 1/2 " Reg、API 2 7/8" Reg、API 2 7/8" | API 4 1/2 " Reg |
働き圧力 | 1.2 - 2.0 Mpa | 1.3 - 2.3 Mpa | 1.5 - 2.5 Mpa | 1.5 - 3.0 Mpa |
17棒の影響率 | 27HZ | 25HZ | 23HZ | 20HZ |
推薦された回転速度 | 25 - 40 r/min | 25 - 40 r/min | 20 - 30 r/min | 15 - 25 r/min |
空気消費 | 1.0Mpa:6つのm ³/分 | 1.0Mpa:9つのm ³/分 | 1.0Mpa:10m ³/分 | 1.0Mpa:15のm ³/分 |
1.8Mpa:10m ³/分 | 1.8Mpa:15のm ³/分 | 1.8Mpa:20のm ³/分 | 1.8Mpa:26のm ³/分 | |
2.4Mpa:15のm ³/分 | 2.4Mpa:23のm ³/分 | 2.4Mpa:28.5 m ³/分 | 2.4Mpa:34のm ³/分 |
