商品の詳細:
お支払配送条件:
|
| タイプ: | DTHハンマーおよびボタン | 材料: | 炭化タングステン/YK05 |
|---|---|---|---|
| 処理: | 鍛造材 | 色: | 緑、金等 |
| 影響/分: | 860-1510 | ビットすね: | Numa100、Numa120、SD8、SD10、QL80 |
| ハイライト: | 炭化物によってひっくり返される穴あけ工具,dthのハンマー ビット |
||

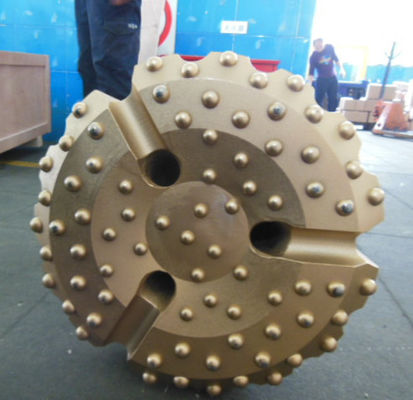

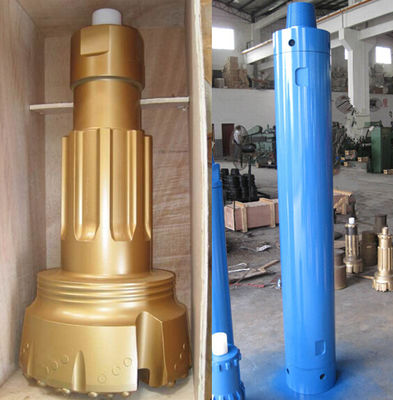

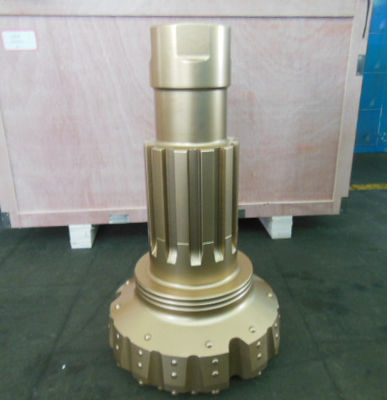

ザ・ホールの下のNUMA120は高い等級の炭化タングステンの挿入物を槌で打つ
DTHの訓練では、石の穴あけ工具は直接石ドリル ピストン殴打すねの継続である。ピストンが穴あけ工具が付いている直接接触にあるので、少しエネルギーは失われる。これは穴の長さにもかかわらずほぼ一定した浸透率をあけるDTHを与える。
DTHビットは対応するハンマーによって組み合わせられる（ドリル孔の直径およびスプライン構成によって）。顧客は炭化タングステンの挿入物のプロフィール（球形、弾道、等）、表面プロフィール（平らな表面、凹面、凸、等）を変え、穴を洗い流すことのようなさまざまな方法で彼らのDTHビットを、カスタマイズできる。
•大型の鋭い直径への媒体
•深い穴の長さをあけることができる高圧範囲の仕事
DTHビットの適用
•地下鉱山
•トンネルを掘ること
• 石切り場のベンチング操作
比較優位
•高い等級の炭化タングステンの挿入物
•高い等級の鋼鉄から製造されたおよび最新式CNCの機械類および熱処理を使用して処理されるかまれたボディ
DTHビットの指定
|
プロダクト コード |
洗い流すこと 穴 |
直径 （mm） |
重量 （kg） |
ゲージ ボタン （No.x mm） |
前部ボタン （第X mm） |
|
DTH65PQ |
1 |
68 - 72 |
1.5 |
4 x12 |
3 x12 |
|
DTH75PQ |
3 |
75 - 77 |
2.4 |
5 x12 |
3 x12 |
|
DTH76PQ |
2 |
76 - 78 |
2.5 |
5 x12 |
3 x12 |
|
DTH76-78 |
2 |
78 - 82 |
2.6 |
5 x12 |
3 x12 |
|
DTH80PQ |
3 |
82 - 84 |
3 |
5 x12 |
6 x12 |
|
DTH90A |
3 |
90 - 95 |
3.6 |
6 x 14 |
4 x12 |
|
DTH80XD-90 |
3 |
90 - 95 |
3.4 |
6 x12 |
4 x12 |
|
DTH80-II-80 |
3 |
80 - 82 |
3 |
5 x12 |
4 x12 |
|
DTH90B |
3 |
90 - 95 |
3.8 |
6 x 14 |
4 x12 |
|
DTH90T1 |
2 |
90 - 95 |
3.6 |
6 x 14 |
1人のx12、3 x12 |
|
DTH90T2 |
2 |
90 - 95 |
3.8 |
6 x 14 |
4 x12 |
|
DTH90T3J |
3 |
90 - 95 |
3.6 |
6 x 14 |
4 x12 |

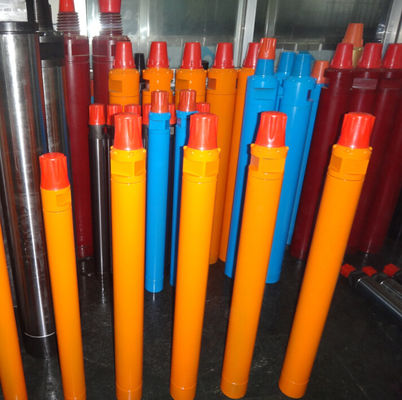

DTHのハンマーの技術的なマニュアル
|
低圧DTHのハンマー |
|||||||
|
製品コード |
長さ （mm） |
外面 直径 （mm） |
働き 圧力 （Mpa） |
空気 消費 （m3/min） |
トルク （N.m） |
影響 頻度 （n/min） |
|
|
1 |
DTH65B |
745 |
ø61.2 |
0.5 - 0.7 |
2.5 |
51 |
≥810 |
|
2 |
DTH70 |
803 |
ø67.2 |
0.5 - 0.7 |
3 |
70 |
≥810 |
|
3 |
DTH76 |
766 |
ø67.2 |
0.5 - 0.7 |
3 |
75 |
≥810 |
|
4 |
DTH80 |
796 |
ø72 |
0.5 - 0.7 |
5 |
81 |
≥800 |
|
5 |
DTH80-II |
756 |
ø67 |
0.5 - 0.7 |
3 |
75 |
≥810 |
|
高圧DTHのハンマー |
|||||||
|
製品コード |
長さ （mm） |
外面 直径 （mm） |
働き 圧力 （Mpa） |
空気 消費 （m3/min） |
トルク （N.m） |
影響 頻度 （n/min） |
|
|
1 |
DTH330 |
867 |
ø71 |
0.8 - 2.1 |
3 - 12 |
150 |
≥800 |
|
2 |
DTH335 |
908 |
ø81 |
0.8 - 2.1 |
4.3 - 14.2 |
205 |
950 - 1500 |
|
3 |
DTH340 |
1052 |
ø92 |
0.8 - 2.1 |
3.5 - 18 |
304 |
≥800 |
|
4 |
DTH345 |
1034 |
ø98 |
0.8 - 2.1 |
3.5 - 15 |
335 |
≥800 |
|
5 |
DTH345K |
994 |
ø98 |
0.8 - 2.1 |
3.5 - 15 |
400 |
≥820 |
|
6 |
DTH350 |
1387 |
ø114 |
0.8 - 2.1 |
5.7 - 18 |
590 |
810 - 1470 |
|
7 |
DTH355 |
1220 |
ø124 |
0.8 - 2.1 |
6.5 - 18 |
700 |
810 - 1500 |
|
逆の循環DTHのハンマーを通して |
|||||||
|
製品コード |
長さ （mm） |
外面 直径 （mm） |
働き 圧力 （Mpa） |
空気 消費 （m3/min） |
トルク （N.m） |
影響 頻度 （n/min） |
|
|
1 |
DTHF335 |
1143 |
ø85 |
0.7 - 2.1 |
4.2 - 11.7 |
475 |
≥800 |
|
2 |
DTHF345 |
1281 |
ø105 |
0.7 - 2.1 |
5.7 - 14.2 |
600 |
≥800 |
|
3 |
DTHF355 |
1292 |
ø124 |
0.8 - 2.1 |
6.5 - 19.3 |
791 |
810 - 1200 |
|
4 |
DTHF365 |
1345 |
ø154 |
0.8 - 2.1 |
9 - 18 |
950 |
600 - 1100 |
|
5 |
DTHF385 |
1578 |
ø190 |
0.8 - 2.1 |
12 - 30.8 |
1040 |
660 - 1208 |
|
6 |
DTHF3105 |
1440 |
ø250 |
0.8 - 2.4 |
15 - 34 |
1260 |
600 - 1230 |
|
7 |
DTHF3125 |
1430 |
ø270 |
0.8 - 2.4 |
20 - 37.8 |
1250 |
600 - 1150 |
