| 起源の場所: | 中国 |
| ブランド名: | MIROC DTH Rock Drilling Tools |
| 証明: | API |
| モデル番号: | 大きい穴DTHの鋭いハンマー |
| 最小注文数量: | 1 部分 DTH のハンマー |
|---|---|
| 価格: | Negotiation |
| パッケージの詳細: | 木製ボックス |
| 受渡し時間: | 10-15日 |
| 供給の能力: | 1ヶ月あたりの20000部分 |
| 商品名: | DTHハンマー | シリーズ: | 大穴サイズ DTH ハンマー |
|---|---|---|---|
| フットバルブ: | フートバルブなし | 糸: | API 6 5/8 '' Reg、API 7 5/8 '' Reg |
| 直径: | 142mm～525mm | 掘削穴範囲: | 155mm～800mm |
| ハイライト: | dhd 360 dth ハンマー、ビッグ ホール dth ハンマー、dhd 360 ダウン ザ ホール ハンマー,big hole dth hammers,dhd 360 down the hole hammer |
||

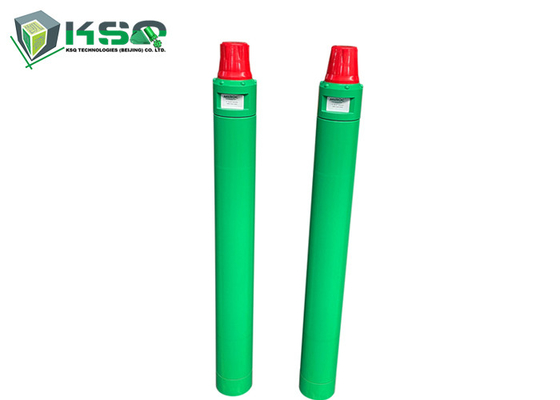

DTH のハンマーを掘削する井戸の石油ガスの構造で使用する DHD360 の大きい穴
DTH ハンマー モデル:
6 インチ - DHD360 DTH ハンマー
8 インチ - QL80 DTH ハンマー
10 インチ - NUMA100 DTH ハンマー
12 インチ - NUMA125 DTH ハンマー
|
商品名 |
DTHハンマー |
|
材料 |
合金鋼と炭化タングステン |
|
使用 |
地下採掘、井戸、採掘、採石場など |
|
色 |
グリーン＆その他 |
|
熱処理 |
アニール |
|
シャンクシリーズ |
|
|
応用 |
重建設、鉱石掘削、鉱業、石油およびガス、採石場 |
|
|
|
|
サイズ |
2/3/4/5/6/7/8/9/10/12/14インチ |
|
アドバンテージ |
高性能および工場価格 |
ビッグホール DTH ハンマー (フートバルブなし) - 製品構造
ビッグホール DTH ハンマー - フットバルブなし 技術パラメータ
|
説明 |
重量(kg) |
||||||
|
DHD360 |
QL80 |
NUMA100 |
NUMA125 |
ND330 |
ND475 |
ND525 |
|
|
1.トップサブ |
20.00 |
34.00 |
59.00 |
230.00 |
320.00 |
800.00 |
960.00 |
|
2. トップ サブの O リング |
0.02 |
0.015 |
0.03 |
0.04 |
0.10 |
0.02 |
0.03 |
|
3.ブレイクアウトリング |
- |
0.60 |
0.80 |
1.00 |
2.00 |
3.55 |
5.00 |
|
4.逆止弁 |
0.70 |
1.20 |
1.40 |
2.00 |
5.00 |
13.50 |
18.00 |
|
5.春 |
0.10 |
0.10 |
0.30 |
0.50 |
0.80 |
0.35 |
0.45 |
|
6. 空気分配器 |
3.50 |
6.00 |
10.50 |
16.00 |
35.00 |
58.90 |
79.50 |
|
7.内筒 |
4.20 |
6.50 |
12.50 |
25.00 |
30.00 |
101.60 |
137.00 |
|
8. ピストン |
23.00 |
42.50 |
77.00 |
113.00 |
190.00 |
517.00 |
698.00 |
|
9. 外筒 |
31.50 |
60.00 |
110.00 |
170.00 |
316.00 |
952.00 |
1285.00 |
|
10.ガイドスリーブ |
6.50 |
6.30 |
4.50 |
23.00 |
38.00 |
98.00 |
132.00 |
|
11.ストップリングのOリング |
0.01 |
0.01 |
0.02 |
0.03 |
0.05 |
0.02 |
0.02 |
|
12.ストップリング |
0.60 |
1.40 |
1.90 |
4.00 |
6.00 |
14.25 |
19.50 |
|
13.ブレイクアウトリング |
0.20 |
0.60 |
0.80 |
1.00 |
2.00 |
3.55 |
5.00 |
|
14. ドライブチャック |
5.00 |
12.00 |
21.00 |
34.00 |
64.00 |
162.00 |
219.00 |
|
15.リテーナー |
3.50 |
6.50 |
9.00 |
30.00 |
42.00 |
50.00 |
67.50 |
|
16.ドリルビット |
27.00 |
37.00 |
68.00 |
185.00 |
240.00 |
528.00 |
1328.00 |
|
技術データ |
|||||||
|
モデル |
DHD360 |
QL80 |
NUMA100 |
NUMA125 |
ND330 |
ND475 |
ND525 |
|
長さ（ビットなし） |
1388mm |
1520mm |
1745mm |
2626mm |
3870mm |
4080mm |
4260mm |
|
重量（ビットなし） |
102.00kg |
178.00kg |
315.00kg |
650.00kg |
1050.00kg |
2775.00kg |
3626.00kg |
|
外径 |
φ142mm |
φ180mm |
φ225mm |
φ275mm |
φ330mm |
φ475mm |
φ525mm |
|
ビットシャンク |
DHD360 |
QL80 |
NUMA100 |
NUMA125 |
ND330 |
ND475 |
ND525 |
|
穴の範囲 |
φ155～φ195mm |
φ195～φ254mm |
φ254～φ311mm |
φ305～φ445mm |
φ350～φ660mm |
φ508～φ706mm |
φ610～φ800mm |
|
接続ねじ |
API 3 1/2 '' Reg |
API 4 1/2 '' Reg |
API 4 1/2 '' Reg、API 6 5/8 '' Reg |
API 6 5/8 '' Reg、API 7 5/8 '' Reg |
API 7 5/8 '' Reg |
API 8 5/8 '' Reg |
API 8 5/8 '' Reg |
|
使用圧力 |
1.0～2.5MPa |
1.8～3.0MPa |
1.8～3.0MPa |
1.8～3.0MPa |
1.8～3.0MPa |
2.0～3.0MPa |
2.0～3.0MPa |
|
17バーでの衝撃率 |
25Hz |
20Hz |
20Hz |
20Hz |
20Hz |
20Hz |
20Hz |
|
推奨回転数 |
20～30r/分 |
15～25回転/分 |
15～25回転/分 |
15～25回転/分 |
15～25回転/分 |
15～25回転/分 |
15～25回転/分 |
|
空気消費量 |
1.0Mpa：9m³/分 |
1.0Mpa：12m³/分 |
1.0Mpa：22m³/分 |
1.0Mpa：28m³/分 |
1.0Mpa：32m³/分 |
1.0Mpa：56m³/分 |
1.0Mpa：50m³/分 |
|
1.8Mpa：18m³/分 |
1.8Mpa：22m³/分 |
1.8Mpa：40m³/分 |
1.8Mpa：50m³/分 |
1.8Mpa：58m³/分 |
1.8Mpa：75m³/分 |
1.8Mpa：80m³/分 |
|
|
2.4Mpa：26m³/分 |
2.4Mpa：28m³/分 |
2.4Mpa：65m³/分 |
2.4Mpa：71m³/分 |
2.4Mpa：85m³/分 |
2.4Mpa：85m³/分 |
2.4Mpa：99m³/分 |
|
ビッグサイズ DTH ハンマーの特徴:
井戸、石油、ガス、建設掘削の特性に基づいて、当社はこの種の高圧 DTH ハンマーを独自に設計、開発、製造しました。
大きなサイズの DTH ハンマーの利点:
1.最新の削岩理論を使用して、内部構造と空気分布のサイズを最適化し、DTH ハンマーが最適なエネルギー伝達を得るようにし、より速い掘削速度とより低い空気消費量を実現します。
2. ドリル ビットの破損、リトリーブが非常に困難なプロジェクトでは、ビット用の安全で信頼性の高い脱落防止装置を特別に設計しました。
3. 逆止弁は、より効率的な切削排出を行うために、より大きなエア制御穴を持つものに交換できます。
4.トップサブとドライブチャックには特殊なネジがあり、分解が容易です。
アプリケーション
フットバルブなしで、井戸、石油、ガス、および建設掘削で使用するビッグサイズの DTH ハンマー。
