| 起源の場所: | 中国 |
| ブランド名: | MIROC |
| 証明: | API |
| モデル番号: | DTHのハンマー |
| 最小注文数量: | 1部分DTHのハンマー |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン箱か木箱 |
| 受渡し時間: | 25日 |
| 供給の能力: | 1ヶ月あたりの20000部分 |
| 名前: | M40A DTHのハンマー | シリーズ: | CIRのBR、警察官、DHDの代表団、QL、SD、NUMA |
|---|---|---|---|
| サイズ: | 4" | タイプ: | フィート弁を使って、フィート弁無し |
| 使用: | 、トンネルを掘ります井戸切り出す採鉱 | 色: | 、緑、黒い、青いオレンジ、金 |
| ハイライト: | 110mm DTHのハンマー,135mm DTHのハンマー,鉱山の送風穴DTHのハンマー |
||
鉱山の送風穴Drillig Φ110-Φ135mmは範囲M40A DTHのハンマーに穴をあける
DTHのハンマーでは、石の穴あけ工具は直接石ドリル ピストン殴打すねの継続である。ピストンが穴あけ工具が付いている直接接触にあるので、少しエネルギーは失われる。これは穴の長さにもかかわらずDTHを槌で打つほぼ一定した浸透率を与える。
基本情報
| プロダクト構造 | 項目 | 交換部品 |
 |
1 | 上の潜水艦 |
| 2 | 上の潜水艦のOリング | |
| 3 | ブレイクアウト リング | |
| 4 | 逆止弁 | |
| 5 | ばね | |
| 6 | 圧縮の緩衝 | |
| 7 | 空気ディストリビューター | |
| 8 | 内部シリンダー | |
| 9 | ピストン | |
| 10 | 外的なシリンダー | |
| 11 | ガイドの袖 | |
| 12 | 停止リングのOリング | |
| 13 | 停止リング | |
| 14 | ブレイクアウト リング | |
| 15 | ドライブ固まり | |
| 16 | 穴あけ工具 |
| Mission40高い空気圧DTHのハンマー | |
| ビットのない長さ | 1005mm |
| 上の補助的な糸 | API 2 3/8" REG箱 |
| 外径 | 99のmm |
| 重量（ビットなしで） | 40のKg |
| 直径をかんだ | 110-135mm |
| 働くpresure | 1.2-2.0 Mpa |
| 空気消費 | 25-40 mの³ /min |
| すねをかんだ | Mission40 |
4インチのハンマーの指定
QL40ハンマー
| あく直径（mm） | ハンマーの長さ（mm） | 外的な直径（mm） | 重量（kg） | ||||
| φ110-φ135 | 1097 （ビットなしで） | 99 | 41 （ビットなしで） | ||||
| 働き圧力（Mpa） | 空気消費（mの³ /min） | ||||||
| 1.2-2.0 | 1.0Mpa:6mの³ /min | 1.8Mpa:10m ³ /min | 2.4Mpa:15mの³ /min | ||||
| 17棒の影響率 | 関係の棒の糸 | 推薦された回転速度 | すねをかんだ | ||||
| 27HZ | API 2-3/8」Reg | 25-40 r/min。 | QL40 | ||||
DHD340ハンマーの指定
| あく直径（mm） | ハンマーの長さ（mm） | 外的な直径（mm） | 重量（kg） | ||||
| φ108-φ130 | 881 （ビットなしで） | φ99 | 38 | ||||
| 働き圧力（棒） | 空気消費（mの³ /min） | ||||||
| 8.0-30.0 | 10bar:5 | 18bar:10.2 | 24bar:15 | ||||
| 関係の棒の糸 | すねをかんだ | ||||||
| API 2-3/8」Reg | DHD340A （フィート弁と） | ||||||
KSQ DTHのハンマー
|
タイプ
|
モデル
|
長さ
（mm）
|
重量
（kg）
|
外的なDia. （mm）
|
穴の範囲
（mm）
|
|
3.5インチ
|
DHD3.5
|
930
|
25
|
Φ82
|
Φ90-110
|
|
4インチ
|
DHD340
|
1030
|
39
|
Φ99
|
Φ110-135
|
|
SD4
|
1084
|
40.5
|
Φ99
|
||
|
QL40
|
1097
|
41
|
Φ99
|
||
|
Mission40
|
1005
|
40
|
Φ99
|
||
|
5インチ
|
DHD350
|
1214
|
76.5
|
Φ125
|
Φ135-155
|
|
SD5
|
1175
|
72.5
|
Φ125
|
||
|
QL50
|
1147
|
73
|
Φ125
|
||
|
Mission50
|
1110
|
68.5
|
Φ125
|
||
|
6インチ
|
DHD360
|
1248
|
100
|
Φ142
|
Φ155-190
|
|
SD6
|
1261
|
100
|
Φ142
|
||
|
QL60
|
1212
|
95
|
Φ146
|
||
|
Mission60
|
1161
|
90
|
Φ146
|
||
|
8インチ
|
D85
|
1492
|
188
|
Φ180
|
Φ195-254
|
|
SD8
|
1463
|
192
|
Φ180
|
||
|
QL80
|
1465
|
182
|
Φ180
|
||
|
Mission80
|
1338
|
176
|
Φ180
|
||
|
10インチ
|
SD10
|
1502
|
290
|
Φ226
|
Φ254-311
|
|
NUMA100
|
1510
|
288
|
Φ226
|
||
|
12インチ
|
DHD1120
|
すべてはあなたの要求に従って設計することができる!
|
|||
|
Numa120
|
|||||
|
Numa 125
|
|||||

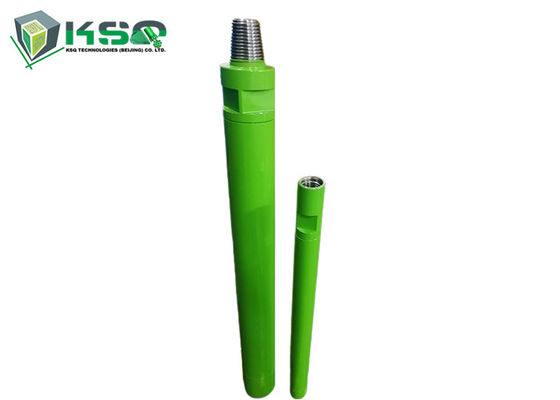

M40Aのハンマーの写真
適用
•地下鉱山
• 穴の石訓練の下
比較優位
• より信頼できる弁のない空気配分。
• ピストンのシンプルな設計。 長い寿命。
• より有効なエネルギー移動、より速く鋭い速度、低い空気消費およびより低い石油消費。
• 少数の内部部品、単純構造、より少ない失敗および維持する容易。
• 上の潜水艦、ドライブ チャックおよび外的なシリンダーが接続されるので分解されるに容易 多数のステップは通る。
